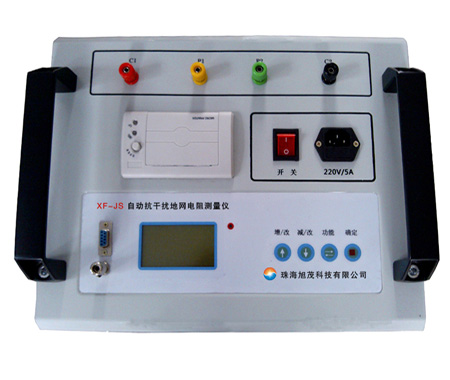

XF-JS自动抗干扰地网电阻测量仪是测量接地装置特性参数的专用仪器。仪器采用变频抗干扰技术，能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
具有以下功能：
1、 测量接地装置接地阻抗或电阻。
2、 测量接地装置之间的导通阻抗或电阻。
3、 测量土壤电阻率。
一、主要功能特点
1 符合规程要求
仪器符合《JJG 984-2004接地导通电阻测试仪检定规程》和《DL/T 475-2006接地装置特性参数测量导则》，适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的测试。
2 抗干扰能力强
仪器采用的变频抗干扰技术，能将工频干扰抑制到万分之一以下。同时又采用5A大电流测量，这种情况下可以基本忽略干扰的存在。
3 数据准确性高
仪器采用了全数字信号处理技术，测量数据准确、可靠、稳定。采用标准四极法测量，消除了导线引起的测量误差。
4 操作简单
大屏幕液晶显示，菜单操作。
全自动测量：启动仪器后缓速加压、自动测量、快速降压、显示数据并自动打印。
能存储100组测量数据并支持PC操作。
仪器体积小重量轻，便于携带。测试线带有线轮，收放线方便。
5 支持发电机供电
仪器可使用50Hz、60Hz系统或发电机供电。测量接地阻抗时，使用发电机供电同样具有抗干扰能力。
6 多功能
同时得到阻抗和电阻数据，能准确分析地网综合性能。
测量接地阻抗、导通和土壤电阻率。
能单独检测辅助极接地电阻，以判断辅助极接地状况。
7 支持跨步电压测量
测量跨步电压时，仪器作为一个电源向接地装置注入试验电流。使用XF-J选频电压表测量各处跨步电压、接触电压或电压分布等特性参数。
8 安全可靠
接地保护：因外壳没有接地而带有危险电压时，仪器保护。
触电保护：仪器带有触电检测装置，有疑似触电的情况，仪器启动保护。
380V保护：输入误接380V不会损坏仪器。
声光报警：启动仪器后发出声光报警。
二、主要技术指标：
接地电阻和阻抗测量范围：0~5000Ω
分辨率：0.001mΩ
测量准确度： ±（读数×1%+0.01Ω）
接线方式：标准四极法
测量方式：自动测量
测量时间：约30秒
试验电源：交流0~400V / 0~5A（测量跨步电压时允许连续工作）
试验频率： 45/50/55/60/65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
精度：±0.01Hz
主要保护：接地保护、触电保护、误接380V等保护、声光报警等功能
工作电源： 180V~270VAC/10A，50Hz/60Hz±1%（市电或发电机供电）
打 印 机： M150型微型打印机
数据存储: 存储100组测量数据
计算机接口：标准RS-232接口
工作环境：温度-10~50℃湿度<90%
仪器重量： 28kg（不含线缆）
体 积：长34cm×宽26cm×高27cm
