n 主要功能

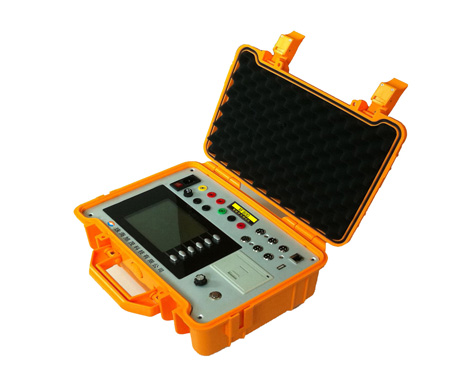

★ 高强度专业野外仪表机箱外壳，外形美观，结构坚固，体积小巧。
★ 内置工业级32位微处理器，运行快速稳定，测试过程迅捷。
★320*240反射型液晶图文显示、户外阳光下显示清晰。
★ 高点阵高速热敏微型打印机。
★ 16兆字节测试数据缓存容量，标配USB和以太网（LAN）接口。
★ 具备历史数据管理、查询、比较、列表、报告打印等功能。USB接口和以太网接口均支持数据的导入、导出。可选配PC分析软件。
★ 导航式测试操作界面，基本测试二次按键即可完成,方便用户对仪器的使用。
★ 内部集成专利技术4KW高可靠度操作电源，使用更加方便、安全、稳定；
★ 支持外部电源输入。当内部电源不能满足现场需要，可从外部接入直流电操作，最大操作电流不大于20A。
★ 完善的录波图和形曲线分析功能，后台软件可对时间坐标显示的断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线进行专业分析并给出结论，有利于对开关机构性能的准确判断；
★ 数模断口型：
a) 提供六组带合闸电阻的断口测试需求，完成预合时间测试和合闸电阻阻值测算。
b) 支持所有类型的重合闸测试；
★ 全数字断口型：配备12个数字断口通道
★ 优异的电磁兼容设计使设备可以满足500kV变电站内可靠使用，接线短路保护功能和超强的出口断弧能力能保证异常情况下设备及人员安全。
★ 支持开关操作机构的低电压试验，可单次测试或连续逼近测试，可设置逼近步长。
★ 可对开关储能。
★ 内同步与外同步：两种方式满足直流与交流或负荷开关的不同需求。
★ 适用于国内外所有SF6、真空、少油高压开关的机械特性及电特性的测量。
★ 测试通道：
n 同时测量12路断口(独立)的固有分、合闸时间、同期性。数模断口型：其中6路可测试合闸电阻；自动识别五线和七线接法。
n 1路行程速度记录
★ 可对不同开关的测试参数进行管理，减少每次测试的参数输入。
★ 完善的防短路功能.测试线短接实时识别，防止仪器损环。
n 测试项目
★时间测量
1. 同时测量4组12个断口的固有分、合、预合时间及同期性；各组断口电气独立。
2. 弹跳次数、弹跳时间.图形可清楚反映开关的每一次弹跳过程.
3. 触头动作时间差以及合闸电阻预合时间值；
★速度及行程测量
1. 刚分速度、刚合速度、最大速度，计算方式可配置；
2. 开距、超程、行程、过冲、反弹幅值；
3. 支持自定义速度计算结果输出，计算方式可配置。
4. 分、合闸瞬时速度，并输出“行程—时间（S-t）”曲线；可以点对点的图形分析.
5. 配备角速度编码器测试接口.配备万能支架进行固定,无需太多支架。
★测试分（合）闸线圈电流波形，断口状态波形；
★重合闸试验测试；
★最低动作电压试验；
★多个通道触头动作时间差及合闸电阻测试。
★预设驱动电压的直流弹簧储能电机驱动。
★四组断口输入各自独立，可支持断路器辅助触点测试。
n 技术参数
★时间测试范围： 0.2ms～2s；
★时间分辨率：0.05ms；时间测试准确度为：±0.1%读数±0.1ms；
★最小动作同期差分辨率：0.05ms；测试准确度为：±0.1%读数±0.1ms；
★合闸电阻测试范围：10-1000Ω；电阻测试准确度：±5%读数±1Ω；
★分合电流量程：20A 分辨率：0.02A；
★最大速度：20m/s，分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05 ；
★行程测试范围：1mm～1000mm；由光电编码器分辨率决定（最大30圈）。
★行程最小分辨率：0.01mm；测试准确度为：±0.5%读数±0.01mm (数字编码传感器)；
★电源：AC220V±10%；50Hz±1Hz；输入最大瞬时功率：5KVA
★操作电源输出：电压30V～280V可调，电流20A，可由面板飞梭轻松设定和调整；
