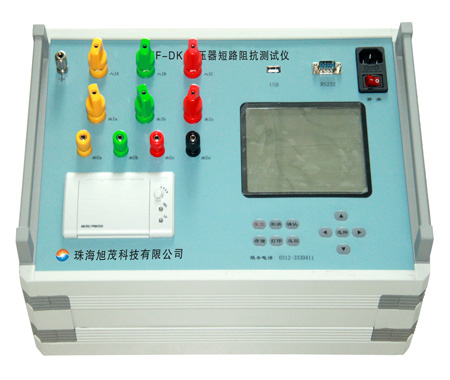

XF-DK 变压器短路阻抗测试仪

概述：

低电压短路阻抗测量是变压器常规试验项目中的基本项目，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

主要功能与特点：

1. 短路阻抗的测量:

用于变压器的低压短路阻抗实验，可在同一屏幕下三相或单相显示测量电压、电流、有功功率、阻抗值、阻抗电压百分比、电抗值、漏感值等参数。

2. 空载损耗的测量:

仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，并计算出变压器的空载电流百分比和空载损耗。

3. 负载损耗的测量:

显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，仪器带有频率折算功能，能够在较宽频率范围内准确测量。

4. 分相测量:

用于检查三相变压器单相绕组的缺陷或现场无三相电源的情况。分相测试采用单相电源，分别测量出每一个单相数据后，可自动折算成三相的参数。

超出本仪器测量范围时，可故根据客户需要增设外置电压或电流互感器的功能。这需要客户订货时特殊说明。

5. 零序阻抗的测量：

零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。

主要技术指标：

1. 基本测量精度：电压、电流 0.2级

功率 (0.2≤cosφ≤1) 1.0级

2. 电压测量范围： AC 50V～500V（相电压）

3. 电流测量范围： AC 1A～50A

4. 工作温度： -10℃～40℃

5．环境湿度： 10%～85%

6. 存储温度： -20℃～50℃

7. 外形尺寸: 395×295×175mm

8. 重量: 5kg(不包括测试线)
