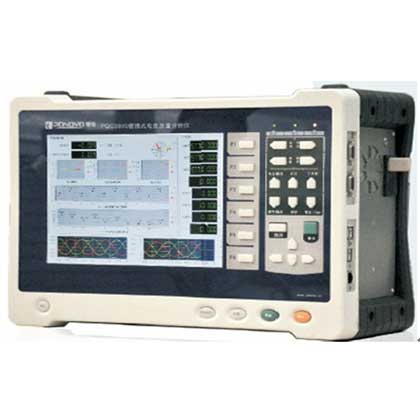

SDCA-6D电能质量分析仪（SDLO）

意大利（SDLO）SDCA-6D电能质量分析仪，是对电能质量进行监测与分析的专业设备。能够对电能质量事件进行连续监测、分析以及评估等功能，50kHz的采样率、独特的数据压缩技术、200G的数据存储空间，能够长时间地连续记录电力系统波形，准确地捕捉电能质量事件，全面详实地记录电能质量参数。

一、主要功能

● 基本参数测量：三相电压/电流、有功功率、无功功率、视在功率、频率等

● 稳态电能质量监测分析：谐波、频率偏差、不平衡度及电压偏差；

● 暂态电能质量监测分析：波动闪变、电压瞬变、电压骤升、电压骤降和短时中断等；

● 电能质量评估报告的生成、预览；

● 电能质量统计分析：多种表现形式，如列表和图形；

● 示波：实时显示电力系统波形；

● 连续波形记录功能：采用独特的数据压缩技术，能够长时间的连续记录电力系统波形；

二、主要特点

● 最高示波采样率可达50kS/s 压缩比率高达100倍以上，能够长时间全面记录电能质量故障信息，帮助技术人员快速诊断，有利于及时准确排除故障，保障电力运行安全。

● 用户可通过前面板上的按键操作来完成对分析仪电压/频率偏差、谐波、不平衡、闪变等电能质量基本监测功能的切换，使用户在对相关电能质量参数的监测和分析上更加灵活、直观。

● 可根据电能质量国家标准"一键完成"对电压/频率偏差、谐波、不平衡、闪变的设置并提供电能质量评估报告模板，还提供了历史报告查询、趋势曲线观测及编辑等功能。

● 直观化显示：以列表、柱状图、趋势图的形式实时显示电能质量参数的监测和分析结果。

三、技术指标

电压/电流模块

通道：4U、4I

采样率：50KHz

量程：交流电压200V，1000V，

交流电流10A，20A

精度：0.2%

输入阻抗：＞1M

测量精度

频率范围： 45～65Hz。

基波电压误差：＜0.2%；

频率误差：≤0.01Hz；

谐波误差：符合国标A级仪器的要求（见下表）

注：① UN为标称电压，Uh为谐波；IN为额定电流，Ih为谐波电流；

② A级仪器频率测量范围为0~2500Hz，用于较精确的测量，

B即仪器用于一般测量

仪器的相角测量误差不大于±5°或±1°。

闪变精度：＜5%

三相电压不平衡度：0.1%

三相电流不平衡度：0.5%

通讯接口：4个USB口

常规规范

显示器：10.4"，262144色液晶显示屏，800×600

外形尺寸：391（长）×297（宽）×182（高）

重量：9kg
