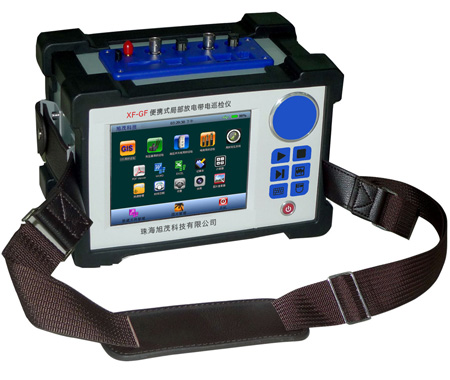

XF-GF便携式局部放电带电巡检仪(美国M&A)





一.适用范围:

各种电压等级和容量的变压器、电抗器、发电机、互感器、套管、GIS、电力电缆、电力电容器、CVT、避雷器、高压开关、开关柜及其它交直流高压电气设备的局部放电带电巡回检测,附带做局部放电检测。

二.三项独创领先技术

·世界上最小的全功能便携式高压电气设备局部放电带电巡检仪。
·独创的无线同步技术锁定放电相位,方便现场巡检,识别放电、建立指纹图谱。
·独立双通道,每个通道集成光、电双输入模式,可同时配置超高频、超声波、宽带电流、脉冲电流、 TEV、复合定位等各类局放传感器。支持并可选配适合GIS、变压器、高压电缆、干式变压器、开关柜及发电机等各类高压电气设备的局放检测传感器及软件。
三.装备了先进的软件系统

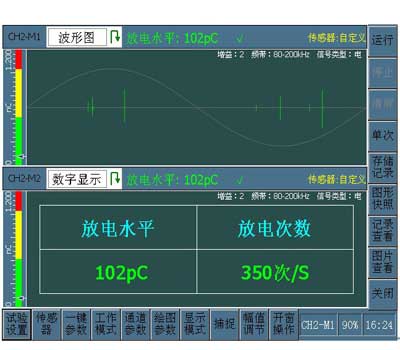

·触摸屏式操作界面,操作更加简单、实用、功能专一化,测量分析集成化。
·可同时对两种传感器检测到的信号进行综合分析(如:超高频和超声波信号)、确定放电性质。
·集成多种检测分析功能,放电量、放电水平、放电能量、相位、单个脉冲、频谱等。
·独特的局部放电指纹图分析功能,对GIS、变压器、开关柜等放电性质的统计分析和经验积累具有重要的实用意义。
·高压电气设备局放巡检档案管理功能,可方便的建立被巡检的高压设备的档案。
四.产品技术指标:
>> 独立测量通道
2个独立测量通道,每通道有1个光信号接口和1个电信号接口
>> 采样精度
12Bit
>> 采样速率
每通道 5MHz
>> 检测灵敏度
标准局放检测 0.1pC
超声波(油中) 50pC
超高频传感器 50pC
高频脉冲电波(高频互感器) 50pC
声电组合传感器 50pc
TEV
传感器 50pC
>> 测量范围
0.1pC100nC
>> 量程切换
×1,×10,×100,×1000,×10000>100dB5
>> 本量程非线性误差
5%
>> 可测试品的电容量范围
6pF250μF
>> 测量频带
3dB 带宽脉冲电流:10kHz300kHz;超高频(UHF):300MHz1.5GHz
>> 程控滤波器分段
2kHz-100kHz80kHz-200kHz40kHz-300kHz(脉冲电流)
>> 试验电源频率范围
50400Hz
>> 工作环境
环境温度:-1045相对湿度:≤95%
>> 充电电源
交流AC220V;频率50Hz;功率50W
